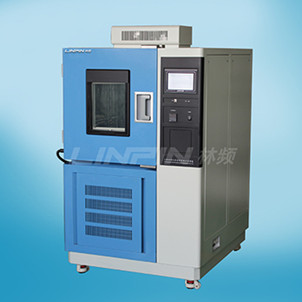

恒溫恒濕試驗箱內制冷系統萬用表的介紹
時間： 2020-12-16 14:26 來源： 林頻儀器
在電工的操作中，常采用恒溫恒濕試驗箱制冷系統維護工具萬用表，它能測量電壓、電流、電阻、二極管正壓降等。在使用之前，檢查9V氣體電池是否已裝好，按下ON1FF按鈕，如果電池不足，電池符號將出現在顯示器的左上方。
1.直流電壓測量，將黑表筆插入COM孔中，紅表筆插入V孔中，將功能旋鈕旋轉到DCV范圍內。把表筆連接到負載或信號源上，這時就可以讀取數據了。測壓前，若不知道測壓范圍，應由高量程逐步下壓。如果顯示器高位僅顯示“1”，表示測試電壓超出選定量程，則需將量程擋調高。
2.交流電壓的測量操作與直流電壓測量相同，只是在ACV范圍內的功能旋鈕應該旋轉。
3.直流電流的測量將表針插入到COM孔中，當電流低于2A時，插入“A”形插口。在2A~10A的電流下，應插入“20A”插孔，將功能旋鈕旋到DCA區，測試筆串聯到電路中，即可讀取數據。在使用過程中應注意：如測量電流大小未知，則應從高程逐步降低。如果高位僅顯示“1”，則表明測試電流超出了選定的范圍。具有規格為2A的A插孔，外型直徑5x20mm,A插孔輸入過負荷會燒壞熔斷器。輸入插頭20A，無熔斷，測量時間應小于15s。
4.交流電流的測量方法與直流電流相同。
5.電阻測量：將黑色表筆插入COM孔，將紅色表筆插入v點插孔(注意;紅色表筆的極性為“正”)，并將一個函數旋鈕放置在要求的電阻范圍內。在電阻值超過測量范圍時，高位顯示的只是“1”。測量到的電阻大于1M時，要用幾秒鐘的時間才能穩定讀數;檢測到在線的電阻時，要確認被測電路已經斷開，電容已經放完才能測量，被測電阻的至少一端要與電路斷開。
6.電路通斷試驗方法與電阻測量相同。在“·)))”范圍內放置功能旋鈕。如果測試的兩點電阻小于30，蜂嗚器就發出聲音。測試時要注意被測試電路應處于斷電狀態。這種萬用表也可以測量二極管、三極管的大小。
